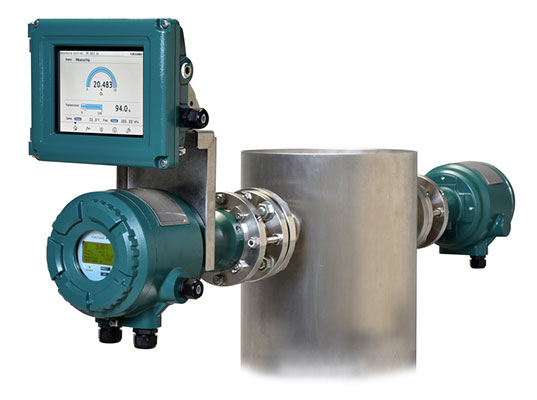

橫河電機的新TDLS?8000功能強大，將諸多先進工業特性集成于一臺耐用設備中。其平臺設計適用于現場測量，無需進行樣品抽取和樣品處理。利用非接觸式傳感器，TDLS8000可以在腐蝕性、刺激性、高粉塵濃度等多種嚴苛工藝環境中進行測量。代平臺已在O2、CO、CH4、NH3、H2O及其他多種NIR (近紅外)吸收氣體的測量方面得到檢驗。經過改進，第二代平臺可靠性更佳，更易安裝和維護，同時仍滿足甚至超出了設計的應用需求。
SIL2 TruePeak與智能激光技術相結合
直觀觸摸屏HMI
HART和Modbus TCP通信標準
8級自動增益，滿足高難度應用。
完全可現場修復，能夠存儲50天的數據和光譜圖。
設計緊湊，一人即可安裝，無損堅固性。
場所分類：2區/Div.2或1區/Div.1
高可靠性
參比室
激光模塊內的參比室確保微量測量時的峰值鎖定。
自動增益
利用自動增益功能，透光率動態變化時能夠有較廣的信號范圍。
校驗
可以按用戶的規定每天、每周或每月進行手動、遠程或自動校驗。
SIL2認證
IEC61508 SIL設計和認證，用于單臺分析儀時符合SIL2級別；用于雙分析儀時符合SIL3級別。
通過TruePeak可以測量吸收峰的面積。這樣可以消除改變背景氣體造成的影響，進行簡單的壓力、溫度補償。
HMI具有7.5英寸彩色LCD觸摸屏
操作簡單
提供趨勢圖等諸多信息，無需PC維護。
可遠程安裝
微型顯示器
對光簡單，兩端顯示激光透光率。
YH8000是波長可變半導體激光光譜儀TDLS8000的專用HMI。 HMI觸摸屏為7.5英寸彩色LCD 操作簡單 可遠程安裝 多可連接4個單元標準規格
測量對象 燃燒廢氣和過程氣體中O2, CO, CO 或CH4, CO2, CO + CO2, H2O, NH3, NH3 + H2O, H2S, HCl 的濃度 測量系統 可調諧二極管激光分光光度法 測量組分和范圍 測量組分 小范圍 大范圍 O2 0-1% 0-25% CO(ppm) 0-200 ppm 0-10,000 ppm CO+CH4 CO 0-200 ppm 0-10,000 ppm CH4 0-5 % NH3 0-30 ppm 0-50,000 ppm H2O (ppm) in non HC 0-30 ppm 0-30,000 ppm H2O (ppm) in HC 0-30 ppm 0-30,000 ppm CO (%) 0-20 % 0-50 % CO (%) + CO2 (%) 0-30 % 0-100 % NH3 + H2O NH3 0-30 ppm 0-5,000 ppm H2O 0-5 % 0-50 % H2S 0-5 % 0-100 % CO2 (%) 高量程 0-1 % 0-5 % CO2 (%) 擴展量程 0-30 % 0-50 % H2O (%) 0-10 % 0-100 % HCl 0-50 ppm 0-5,000 ppm 輸出光程 激光單元和傳感器控制單元之間的光距離。標準：0.5～6 m，大30 m 輸出信號 2 點， 4 to 20 mA DC
輸出類型：氣體濃度、透光率、過程氣體溫度、過程氣體壓力
輸出范圍：3.0～21.6 mA DC數字通信 HART, 以太網 接點輸出 2 點，接點額定值： 24 V DC, 1 A
DO;
功能：警告/標定/校驗/預熱/維護時激活
故障；
功能：正常狀態時激活，故障狀態或系統斷電時不激活閥門控制輸出 2 點
功能：為零點氣體、量程氣體或校驗氣體激活標定或驗證電磁閥
輸出信號；各端子大24 V DC, 500 mA報警 警告：
氣體濃度低/高、透光率低、過程壓力低/高、過程溫度低/高、需要校驗、校驗失敗、零點/量程標定錯誤、非過程報警、外部報警
故障；
激光器模塊溫度低/高、激光溫度低/高、檢測器信號高、峰值中心超出范圍、參比峰值高度低、吸收率過高、透光率損耗、參比透光率低、參比峰值高度高、激光單元故障、激光器模塊故障、文件訪問錯誤、E2PROM訪問錯誤。接點輸入
（數字輸入）2 點
功能；
外部報警/標定開始/校驗開始/流路切換
接點規格：
零點電壓接點輸入
I輸入信號：斷開信號≥100 kΩ，閉合信號≤200 Ω輸入信號
（模擬輸入）2 點，4 to 24 mA DC
輸入類型：過程氣體溫度、過程氣體壓力自診斷功能 激光單元溫度、傳感器控制單元溫度、激光溫度、檢測器信號電平、內存讀/寫功能、峰值鎖定條件 標定 標定方法：零點/量程標定
標定模式：手動、自動、本地啟動 (HMI)校驗 校驗方法：多2 點ints
校驗?zāi)Ｊ剑菏謩?dòng)、自動、本地啟動 (HMI)電源 24 V DC ±10% 預熱時間 5 分鐘 保護等級 IP66, NEMA Type 4X 危險區域等級 Division 1，1區；防爆/隔爆型；FM, cFM, ATEX, IECEx （申請中）
Division 2, 2區；阻燃型/Type n；FM, cFM, ATEX, IECEx, KOSHA, NEPSI過程氣體條件 過程氣體溫度：高1500℃
過程氣體壓力：高 1 MPa，低90 kPa
過程氣體含塵量：不超過 20 g/m3 安裝條件 環境運行溫度：-20 to 55℃
存儲溫度：-30 to 70℃
濕度：40℃(無結露)時為0 ~ 95%RH
氣體接口：1/4 NPT 或 Rc1/4
吹掃氣體：
推薦的吹掃氣體
O2 測量：N2 （純度≥99.99%，取決于應用）
H2O ppm 測量： N2 （純度≥99.99%，所含H2O＜20 ppm，用于通入烘干機）
CO, CO 或 CH4, CO2, CO+CO2, NH3, NH3+H2O, H2S, HCl;
N2 （純度≥99.99%，取決于應用）或儀表空氣。CO, NH3測量: N2 （純度≥99.99%，取決于應用）或儀表空氣
吹掃氣體流量：
光學系統5-20 L/min
過程窗口5-30 L/min
吹掃氣體接口：
1/4NPT (-G1, -C2, -D2, -C2, -D1, -C1),
Rc1/4 (-G2, -S2, -E2, -J2, -E1, -J1)性能
測量氣體 重復性 線性 O2 讀數的± 1% 或 ± 0.01% O2，濃度值中的較大者 滿量程的± 1% CO (ppm) 讀數的± 2% 或± 1 ppm CO，濃度值中的較大者 滿量程的± 1% CO + CH4 CO 讀數的± 1% 或 ± 1 ppm CO，濃度值中的較大者 滿量程的± 2% CH4 讀數的± 4% 或 ± 0.02% CH4，濃度值中的較大者 滿量程的± 4% NH3 讀數的± 2% 或 ± 1 ppm NH3，濃度值中的較大者 滿量程的± 2% 非HC中的H2O濃度 (ppm) 讀數的± 2% 或 ± 0.1 ppm H2O，濃度值中的較大者 滿量程的± 1% HC中的H2O濃度 (ppm) 讀數的± 2% 或 ± 0.1 ppm H2O，濃度值中的較大者 滿量程的± 1% CO (%) 讀數的± 1% 或 ± 0.01% CO，濃度值中的較大者 滿量程的± 1% CO (%) + CO2 (%) CO 讀數的± 1% 或 ± 0.1% CO，濃度值中的較大者 滿量程的± 1% CO2 讀數的± 1% 或 ± 0.1% CO2，濃度值中的較大者 滿量程的± 1% NH3 + H2O NH3 讀數的± 2% 或 ± 1 ppm NH3，濃度值中的較大者 滿量程的± 2% H2O 讀數的± 4% 或 ± 0.05% H2O，濃度值中的較大者 滿量程的± 2% H2S 讀數的± 1% 或 ± 0.005% H2S，濃度值中的較大者 滿量程的± 1% . CO2 (%) 高濃度范圍 讀數的± 1% 或 ± 0.005% CO2，濃度值中的較大者 滿量程的± 1% CO2 (%) 延伸濃度范圍 讀數的± 1% 或 ± 0.02% CO2，濃度值中的較大者 滿量程的± 1% H2O (%) 讀數的± 1% 或 ± 0.004% H2O，濃度值中的較大者 滿量程的± 1% HCL 讀數的± 1% 或 ± 2.5 ppm H2O，濃度值中的較大者 滿量程的± 2% YH8000 HMI單元
規格
顯示器 7.5英寸TFT彩色LCD觸摸屏面板，640×480像素(VGA) 通信 以太網：RJ-45接口，通信速度：100 Mbps 外殼防護等級 IP65, NEMA Type 4X 重量 4 kg 安裝方式 帶傾斜功能的分析儀安裝(前面、左側、右側)、管裝或盤裝 接線口 1/2NPT or M20 x 2 安裝條件 運行溫度：-20～55℃
存儲溫度：-30～70℃
濕度：10～90% RH (40℃，無結露)電源 24 V DC ±10% 危險區域等級 Division 2，2區：阻燃型/Type n；FM、cFM、ATEX、IECEx、KOSHA、NEPSI
TDLS8000結構簡單堅固，性能可靠，所需的維護操作更少 橫河電機的TDSL8000通過CO+CH4測量提供可靠的信息，以實現： 提高燃燒效率 提升安全性 延長線圈及線圈掛架的壽命 提高過程加熱的產能 O2測量用于安全和過程監控方面橫河電機的TDLS8000氧氣濃度計可以實現： 無采樣系統運行 快速響應分析 無干擾分析 更少的維護操作 火焰加熱器燃燒安全和生命周期管理
限制氧氣濃度
