型號： ZR22G, ZR22S, ZR402G, ZR22P, ZR22R, ZR22V, AC1, MC1, M1233SR, IAC-24, WZ-H, M1234SE-A, M1200DB-06
橫河電機氧化鋯氧分析儀廣泛應用于燃燒監控，有助于行業在節能方面取得可觀的成就?？蓮V泛應用于鋼鐵、電力、石油化工、陶瓷、造紙、食品和紡織等耗能型行業；也可應用于各種燃燒設備，例如焚燒爐和中小型鍋爐。使用分析儀進行燃燒監控，燃料可以更充分地燃燒，有助于減少CO2、SOx和NOx的排放，從而防止全球變暖和空氣污染。

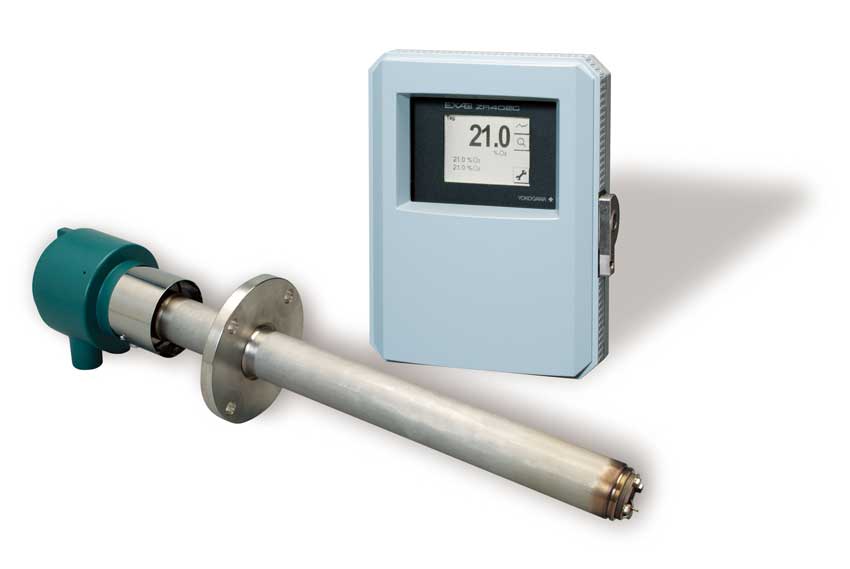

ZR402G轉換器配有LCD觸摸屏，可顯示多種設定畫面、標定畫面和氧氣濃度趨勢畫面，更易于操作，顯示功能更加強大。轉換器具有各種標準功能，如測量、運算以及自診斷等維護功能。ZR22G分體型檢測器采用高可靠性的氧化鋯傳感器，且其加熱組件可現場更換。該檢測器可安裝于煙道壁等位置，能夠直接進行氣體測量。ZR22S分體型檢測器也可用于防爆應用。
詳細介紹
ZR402G分體型轉換器配有LCD觸摸屏，易于操作。 探頭的內置加熱器組件可現場更換，降低維護成本(僅ZR22G)。 探頭使用長壽命、高可靠性和可在線更換的氧化鋯傳感器。 使用數字通信(HART)的遠程維護可降低維護成本。 注釋：HART是HART通信基金會的注冊商標。
儀表空氣(選)：50 kPa (200 kPa帶止回閥) + 爐內壓力；損耗約1 Nl/min 自然對流測量對象 Oxygen燃燒廢氣和混合氣體中的氧氣濃度 gas 測量系統 Zircon氧化鋯傳感器 測量范圍 0.01 to 100 vol% O2 輸出信號 4 to 20 mA DC，兩點 (ZR402G) (負載電阻550 Ω) 設定量程范圍 0 - 5 vol%O2 ~ 0 - 100 vol%O2 (單位為1 vol% O2)的范圍內任意設定，或局部量程。 數字通信(HART) 250 to 550Ω，取決于與回路相連的現場設備數(多點模式)。 樣氣壓力 -5 to +250 kPa (大于+5 kPa時需壓力補償選項) 樣氣溫度 0 to 700℃(僅探頭)
700 to 1871℃ (帶0.15 m探頭、JIS 5K 32 FF法蘭和ZR22P高溫探頭適配器)探頭長度 0.15, 0.4, 0.7, 1.0, 1.5, 2.0, 2.5, 3.0, 3.6, 4.2, 4.8, 5.4 m 接點輸出 4點(1點失效保護，常開) 接點輸入 2點 標定 方法：零點/量程標定
標定模式：自動、半自動和手動（帶LCD觸摸屏）檢測器結構 (ZR22G) 加熱器和熱電偶可更換結構。
非防爆相當于NEMA4X/IP66轉換器結構 (ZR402G) 非防爆，室外安裝，相當于NEMA4X/IP66 環境溫度 探頭 (ZR22G): -20 to 150℃
轉換器r (ZR402G): -20 to 55℃)參比氣體系統 電源 85 to 264 V AC; 45 to 66 Hz
測量對象 燃燒廢氣和混合氣體中的氧氣濃度 測量系統 Zir氧化鋯傳感器nsor 防爆認證 ZR22S-A (ATEX); EEx d IIB + H2 T2 Gb, Ex tb IIIC T300°C Db
ZR22S-B (FM); Class I, Division1, Groups B、C、D組
ZR22S-C (CSA); Class I, Division1, Groups B、C、D組
ZR22S-D (IECEx); Ex d IIB + H2 T2 Gb, Ex tb IIIC T300°C Db
ZR22S-K (KOSHA); Ex d IIB + H2 T2測量范圍 0.01 ~ 100 vol% O2 輸出信號 4 to 20 mA DC，兩點（ZR402G）（負載電阻550 Ω） 設定量程范圍 0 - 5 vol%O2 ~ 0 - 100 vol%O2 （單位為 1 vol% O2)的范圍內任意設定，或局部量程。 數字通信(HART) 250 to 550Ω, 取決于與回路相連的現場設備數(多點模式) 樣氣壓力 ±5kPa
用于0.15 m探頭，-0.5 to +5 kPa.
爐內不允許有壓力波動樣氣溫度 0 to 700℃
700～1871℃ (帶0.15 m探頭、JIS 5K 32 FF法蘭和ZR22P高溫探頭適配器(僅某些可選項)探頭長度 0.15, 0.4, 0.7, 1.0, 1.5, 2.0 m 接點輸出 4點(1點失效保護，常開) 接點輸入 Tw2點nts 標定 方法：零點/量程標定ration
標定模式：自動、半自動和手動(帶LCD觸摸屏)檢測器結構 (ZR22S) 加熱器和熱電偶可更換結構，相當于 NEMA4X/IP66 轉換器結構 (ZR402G) Non非防爆，室外安裝，相當于NEMA4X/IP66 環境溫度 -20 to +60℃ （接線盒表面-20～+150℃）(ZR22S)
-20 to +55℃ (ZR402G)參比氣體系統 儀表空氣：50 kPa + 爐內壓力；損耗約1Nl/min 接線連接 ATEX; M20 by 1.5 mm 或 1/2 NPT 中選擇一種(4件)
FM; 1/2 NPT (4 件)
CSA; 1/2 NPT (4 件)
IECEx; M20 by 1.5 mm 或 1/2 NPT s中選擇一種 (4件)電源 85 to 264 V AC; 45 to 66 Hz
Re重復性ity 設定范圍值的±0.5% Li線性ty 設定范圍值的±1% D漂移ft 設定范圍值的±2% Res響應時間e (T90) 5秒內90%響應（ZR22S防爆型為60秒）
便攜式標定套包為無永安裝標定解決方案的應用而設計，可與任何ZR探頭一起使用。其中包括兩個103 L標定氣瓶(零點標定使用1% O2和平衡N2；量程標定使用21% O2和平衡N2)、兩個0.5 L/min流量調節器、十英尺聚乙烯管和一個1/4" NPT～1/8"倒鉤接頭，都裝在一個帶有肩帶的硬質手提箱中。 MC1可以為任何ZR探頭標定傳感器以及監視參比氣體輸送。通過該面板，操作人員可以輕松調整標定和參比氣體流量，以及在零點和量程標定氣體之間手動切換。面板需要標準清潔、干燥的儀表空氣作為參比 該自動標定單元可以為ZR402G分析儀的任何ZR探頭標定傳感器以及監視參比氣體輸送。標定可以簡化。在半自動模式下從分析儀界面(或遠程)執行整個標定流程，或在ZR402G中設定定時自動標定。電磁閥還具備手動重置功能，用于故障排除或在需要時執行手動標定。該單元需要標準清潔、干燥的儀表空氣作為參比氣體和量程標定氣體，同時也需要零點標定氣體。 該自動標定單元直接安裝在ZR22G探頭的參比和標定端口。標定可以簡化。在半自動模式下從分析儀界面(或遠程)執行整個標定流程，或在ZR402G中設定定時自動標定。IAC-24不具備手動重置功能，且僅可用于室內應用。該單元需要標準清潔、干燥的儀表空氣作為參比氣體和量程標定氣體，同時也需要零點標定氣體。 M1233SR便攜式標定套包
MC1手動標定面板
AC1自動標定單元
IAC-24緊湊型自動標定單元
鋯池上的飛灰累積會影響其測量氧氣濃度的能力。 過濾器用于保護鋯池免受天然氣或燃油應用中腐蝕性粉塵成分的影響。M1234SE-A (自清潔)和M1200DB-06 (標準)飛灰過濾器
飛灰及其成分會縮短鋯池壽命，且會影響鋯池對氣體濃度變化的響應時間。橫河電機的大型表面燒結金屬過濾器的設計是為了保持微粒和爐灰遠離測量鋯池。E7042UQ油/氣除塵過濾器
需要兩根電纜將ZR22與AV550G或ZR402G相連接。其中一根加熱器電纜從分析儀為探頭上的加熱器組件供電，另一根信號電纜用于將探頭鋯池電壓、熱電偶讀數和遠程結溫補償相關的信息提供給分析儀。橫河電機建議在分別獨立的導線管中敷設這些電纜，以免加熱器電纜對信號電纜讀數造成影響。WZ-H加熱器和信號電纜敷設
