I/A Series 大的特點是系統軟件、硬件和通信系統都采用開放型標準設計。
■系統開放性
●硬件
I/A Series 四代兼容，從CISC 技術到RISC 技術、從Intel處理機到Ultra SPARC處理機，系統硬件與軟件可以獨立發展，實現了“長壽命結構”的設計思想。通過系統軟件版本升級的方式，已投運的系統可以運行新的軟件版本，以隨時吸收新的技術，融合到現有的系統之中；不同系列的處理機也可以運行在同一網絡上。這樣充分地保護了用戶的投資，徹底消除了傳統的DCS早買早淘汰的弊病。
●軟件
支持UNIX(Solaris)與Windows XP 操作系統；采用C，F(xiàn)ORTRAN 等廣泛應用的編程語言；SQL 關系型數據庫和Informix、Lotus 1-2-3 等商用軟件；并提供OPC、API和DDE 等接口，以及與SAP、PI等數據庫的接口。
●通訊
建立于OSI 模型上，符合IEEE 的標準，如IEEE 802.3、IEEE 1118、Ethernet。
●一體化
通過標準的以太網接口與信息網絡連接，可傳輸實時數據、歷史資料、報警信息、
以及各種流程畫面。通過智能現場儀表(IFD)接口，實現與各種現場總線儀表的數字集成，從而實現了從生產管理信息網、生產控制網到現場測量的一體化管理。

    美國?？怂共_公司的DCS——IA系統采用世界先進的Mesh網絡。
    Mesh 控制網絡 (Mesh Control Network) 是 Invenssys IPS根據近年來網絡技術的發展而推出的DCS控制網絡，。它基于IEEE802.3u （ 快速以太網）和IEEE802.3z（千兆網）技術，由一組以太網交換機以各種網狀拓?fù)浞绞竭B接而成。Mesh控制絡的設計思想是在網絡中任意二個設備之間提供多重通訊途徑，從而使得通訊不受單點乃至多點故障的影響，極大地提高了通訊的冗余性能。Mesh 網絡的可利用性非常高，網絡結構簡單明了，便于維護。Mesh網絡的通訊線纜，極大地提高了通訊中的抗干擾能力。
    Mesh 控制網絡將控制站、輸入輸出模塊和各種工作站集中在了一個100Mb/1Gb 的太網絡中。這些控制站、輸入輸出模塊和工作站通過Mesh 控制網絡連接在一起，為過程系統匠監測、控制和工廠信息管理提供了一個規模靈活的過程控制系統、高速、多冗余以及點的網絡通訊性為控制系統的高性能和安全性提供了基礎。每個控制站、輸入輸出模塊和工作站可以使用冗余連接與Mesh 網上的其他控制站、輸入輸出模塊和工作站進行通訊。
Mesh控制網絡的特點：
?? ?系統具有強大的易伸縮性，通過以太網交換機的互聯，可運用線形、環形、星形或倒掛樹等網絡技術連接各個I/A Series 系統站；
?? ?基于 IEEE802.3 標準上的全雙工通訊；
?? ?可多連接 1920 個I/A Series 系統站；
?? ?支持基于 IEEE802.3 標準的全雙工運行的快速Ethernet (100Mbps) 和千兆Ethernet (1Gbps)，為網絡內的數據通訊提供了智能的數據路由選擇；
?? ?每個系統站所運行的軟件都可管理冗余Ethernet 接口，以便對網絡錯誤做出及時的響應；
?? ?應用高速生成樹協議(RSTP)管理冗余路徑，防止通訊回路，并為網絡提供快速的收斂時間；
?? ?具有快速響應網絡和系統站錯誤的能力，提供了高可靠性的冗余網絡；
?? ?對所管理的交換機可通過就地接口進行網絡管理與配置；
?? ?系統管理軟件可監視 Mesh 控制網絡的狀態，并管理系統內的所有設備。

Mesh 控制網絡有四種基本的網絡拓?fù)浣Y(jié)構，它們是：
?? 線性結構
?? 環形結構
?? 星形結構
?? 倒掛樹結構
其他拓?fù)浣Y(jié)構均由這四種基本結構組成。用戶可以根據現場情況和工廠需要選用和構造。

? 線性結構

    線性結構由二臺交換機組成，適用于小型系統。不過，如果選用的交換機有上百個通訊口的話， 也可以應用于較大的系統。

? 環形結構

    環形結構適用于三至七個交換機組成的網絡。從圖2-3 可以看出，每個交換機都與鄰近的交換機相連，其中主、備根交換機必須相鄰。環形結構中的交換機數量多只能有7臺，這是因?yàn)榫W(wǎng)絡使用的RSTP（RapidSpanning Tree Protocol）中規定了任何二臺設備通訊之間的交換機數量不能超過這一數字。

? 星形結構

    星形結構非常適合于中型和大型系統。星形結構的中心由二臺根交換機組成，彼此互聯。其它交換機均稱為邊際交換機，它們與二個根交換機分別相連，如此保證單一設備的失效不影響整個網絡的工作性能。如果交換機之間使用1Gb 速率的話，邊際交換機的數量多可達38 臺。

? 倒掛樹結構

    倒掛樹結構倒掛樹結構適合于大型系統。該機構中，所有交換機都按層排列，其中根交換機位于頂層。由于RSTP 協議的限制，倒掛樹結構中的層數多只有四層。任何一臺交換機都與上一層中的二臺交換機相連以保證通訊的冗余性。

輸入輸出模塊與 Mesh 控制網絡的連接

輸入輸出模塊可以通過現場通訊組件與Mesh 控制網絡直接相連，達到100Mb/s的通訊速率。

信息管理網絡連接
   I/A Series 系統與信息管理網絡(例如Novell，Windows 98、NT、2000、XP，NPS)通訊，連接方式：
? Ethernet 接口——I/A Series 系統可通過標準Ethernet 接口采用OPC協議直接與信息管理網絡連接。

●系統可靠性
冗余的通信網絡、冗余的供電系統、互為備用的操作站、容錯型控制處理機，以及采用高可靠性的表面安裝SMT 技術的輸入/輸出組件，保證了系統連續正常運行。
●堅固可靠的系統硬件
I/A Series 硬件具有多層面的環境防護能力。所有的電子元器件都封裝在組件中，所有組件全部合金外殼，無暴露的電子組件增強了硬件抗環境腐蝕和防靜電能力。組件的工作環境溫度可高達70℃。遠程I/O 組件不但提高了信號傳輸中的抗干擾能力，而且有效地避免現場火災對控制室的危險。I/A Series系統全部采用先進的電路設計，降低了組件功耗和發熱，提高了可靠性。金屬傳導散熱和SMT 技術減小了電路的尺寸，顯著地提高了設備的可靠性。
●系統自診斷
所有組件都具有在線和離線自診斷程序，可進行報警提示、報警打印、顯示器報
警顯示、組件狀態(紅)燈顯示。專用的維護操作軟件還可以分析故障位置到每個I/O 通道，并對故障進行隔離，無需人工判斷。各種組件可以快速在線更換并自啟動，無需人工干預。
●容錯控制器與 I/O 組件
控制器采用比冗余更可靠的容錯技術，確保每次輸出都是正確的；驅動級的控制邏輯可駐留并運行在I/O 組件(FBM)內。這種配置確保了當兩個容錯的控制器同時發生故障時，駐留在FBM 內的控制算法能自動地切換至保持狀態，使現場執行機構處于安全的位置。

■系統的先進性

●控制器
具備包括自整定和多變量自整定等復雜計算能力。采用AMD 高性能處理器芯片組，處理能力高達10,000 功能塊/秒，快功能塊處理周期為50ms。
●控制軟件
集連續量、順序量、梯形邏輯和批處理控制功能為一體的綜合控制軟件。
●Mesh 控制網絡
系統的通訊網絡采用了先進的交換機控制網絡，極大地提高了系統的通訊帶寬，增強了通訊線路的可比性，全光纖通訊設備的選用亦增強了系統通訊抗電磁干擾的能力。
Mesh控制網絡的特點：
?系統具有強大的易伸縮性，通過以太網交換機的互聯，可運用線形、環形、星形或倒掛樹等網絡技術連接各個I/ASeries 系統站；
?多連接 1920 個I/A Series 系統站；
?支持基于全雙工運行的IEEE802.3u （ 快速以太網） 和IEEE802.3z（千兆網）技術，為網絡內的數據通訊提供了智能的數據路由選擇；
?每個系統站所運行的軟件都可管理冗余Ethernet 接口，以便對網絡錯誤做出及時的響應；
?應用高速生成樹協議(RSTP)管理冗余路徑，防止通訊回路，并為網絡提供快速的收斂時間；
?具有快速響應網絡和系統站錯誤的能力，提供了高可靠性的冗余網絡；
?對所管理的交換機可通過就地接口進行網絡管理與配置；
?系統管理軟件可監視 Mesh 控制網絡的狀態，并管理系統內的所有設備。
●目標管理程序
目標管理程序是控制訪問被稱之為目標(Object)的資料單元的子系統，它在應用程序與其所需資料之間充當接口。I/A Series系統的資料是面向?qū)ο?目標名在系統數據庫中是的。目標管理程序始終監視著目標的位置，這樣用戶就可編寫通過目標名來訪問資料的應用程序，而不必關心資料的具體物理位置。這種全新的、基于客戶端/服務器的系統結構極大提高了系統的可靠性，降低了系統的工程成本。特別是在大型的系統配置時，不會造成系統性能的瓶頸，更不會制約系統的進一步擴展。
●靈活的離線/在線組態方式
控制組態和所有應用軟件的生成后（例如控制方案、顯示畫面、趨勢、歷史數據庫和報表組態等）可直接下載到I/A Series 系統上，無需進行編譯或轉換。這就為用戶的系統調試和運行維護提供了大的方便，節省了工程成本。
●遠程 I/O
I/A Series 系統所有的I/O 組件都可以遠方安裝。所有的組件都是智能的，具有自診斷能力，其中一些組件可執行就地程序。具有輸入/輸出的數字量組件可執行梯形邏輯。這不僅改善了梯形邏輯執行的速度，對一些重要的設備來說，在兩個控制器同時故障時仍可繼續安全地運行，并且顯著地減少了用戶的現場接線成本。
●漢化
I/A Series 系統的顯示畫面和報表都實現漢化，漢字?jǐn)?shù)量與國標二級字庫相同。
●遠程診斷
用于遠程系統管理和系統診斷軟件包，為維護工程師和客戶提供了一個高度安全
的遠程訪問I/A Series 系統的能力。它允許維護人員在線地對操作員的操作進行不間斷地診斷，并利用PC 快速地訪問過程和組態顯示畫面、實時和歷史資科。
●先進控制軟件(APC)
Connoisseur 先進過程控制軟件是Foxboro 一體化集成解決方案的重要組成部
分，通過采用比常規控制更先進的過程控制方法或手段以達到減小過程波動、降低生產能耗、在線優化操作的目的，從而獲取大的經濟效益。Connoisseur 是用于工業過程分析、控制和管理，并具有約束控制/實時優化功能的基于模型的預測控制軟件系統。Connoisseur由離線工廠分析系統和在線工廠實時優化控制系統構成，具有在線自適應、多模型切換、模糊控制和神經元網絡等功能，并提供PRBS 工廠測試工具、LP 實時在線優化器、GUI 用戶接口、ARE 常規與APC 安全、無擾動切換接口等軟件，構成完整的獨立系統。Connoisseur 既可安裝在I/A Series 系統中，也可安裝在上位機上與其它DCS 系統進行通訊。
●現場總線協議
支持FF、Profibus、HART、FoxCom 等現場總線。
●與 MIS/ERP 系統聯網
通過標準的以太網接口，I/A Series 系統可與MIS 系統（例如Windows 98、NT、2000、XP、Novell 等）和ERP 系統（例如：SAP，BAAN）實現實時和歷史資料、流程畫面的雙向傳輸。
●接地
系統要求獨立接地，一般場合接地電阻,要求＜5Ω。

控制處理機（Contro1 Processor，簡稱CP）

類型：ZCP270、FCP270、CP60

Z型控制處理機ZCP270 技術特性
? ZCP270 的CPU 采用具有存儲程序功能的基于AMD Elan SC520 微處理機(運行于100MHz 上)；

? ZCP270 采用16MB SDRAM 內存，32MB 閃存；
? ZCP270 可多帶120 塊FBM 卡件；
? ZCP270 控制功能塊執行速度為10,000 個功能塊/秒；
? ZCP270可組態多達4,000 個控制模塊；
? ZCP270 可組態的功能塊掃描周期有0.05, 0.1, 0.2, 0.5, 0.6, 1, 2, 5, 6, 10,30秒，1、10、60 分；
? ZCP270 支持100Mbps 控制網絡。

控制處理機CP60技術特性（該產品已停產）
? CP60 的CPU 采用AMD DX5 微處理機(運行于133MHz 上)；
? CP60 內存為8MB；
? CP60 可多帶120 塊FBM 卡件；
? CP60 控制功能塊執行速度為3,400 個功能塊/秒；
? CP60 可組態多達4,000 個控制模塊；
? CP60 可組態的功能塊掃描周期有0.05, 0.1, 0.2, 0.5, 0.6, 1, 2, 5, 6, 10, 30秒，1、10、60 分；
? CP60 支持10/100Mbps 控制網絡。

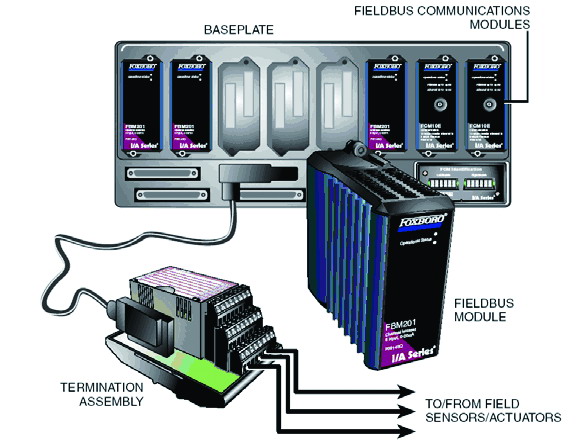

現場總線組件（FieldBus Modules，簡稱FBM）

FBM201

FBM230

      Triconex系統通過TCM通信模塊和I/A Series DCS的通訊模塊連接，二個系統之間實現雙向、可靠、安全和高性能的數據通信，實現DCS與SIS系統的網絡連接，傳輸速率100MBPS，通信采用IEEE 802.3u標準，TSAA協議。I/A系列的DCS將Triconex SIS系統設定為DCS網絡上一個節點（SIS系統的控制器相當于DCS的一個控制器），通過操作站上的操作管理軟件，SIS系統中的應用數據、系統信息、診斷數據、狀態信息等可以在I/A系列DCS系統的任何地方使用。
