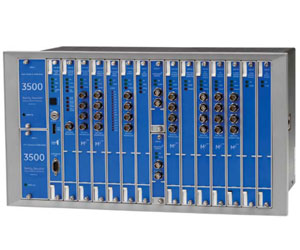

從20世紀60年代的5000系列開始，我們已經非常成功地連續引進了七代監測平臺。 基于以往的經驗，今天我們創造了前所未有的先進、且強大可靠的系統: 本特利內華達3500系列機械保護系統
3500旨在完全符合美國石油學會標準API 670——世界上應用廣泛的機械保護系統規范。 對于使用往復式壓縮機，3500還符合API618的要求。 訂購時可以附帶DNV和ClassNK證書，用于海上活動，如海洋平臺和船舶推進。 當作為安全儀表系統的一個組成部分時，，3500可提供TüV功能安全認證，滿足安全完整性等級（SIL）3級要求。此外，3500還得到了符合加拿大標準協會（CSA）、美國工廠互檢業務協會（FM）、GOST、ATEX、以及CE要求的批準。
眾所周知，3500系統不僅用于指示，而且還能提供自動停機保護。 這就是為什么即便是在單一模式下，3500也是迄今為止我們所提供的具有強大自檢和容錯設計特點的為可靠的監測系統。 這也是為什么3500可以配置成不同冗余等級的原因，即完全的雙冗余電源，到所選擇的或全部通道成為完整的三重化冗余（TMR）配置，從而使得對于關鍵的應用，也能信息百倍地順利地完成。
連接到狀態監測與診斷軟件的過程絕非易事。 但是，3500沒有笨重的外部模塊，不需要多余的接線，也不需要額外的框架插槽。 只需利用3500/22M框架接口模塊上的以太網端口和一根網絡電纜就能輕松實現3500與System 1*軟件的連通。
3500與工廠控制和自動化系統的連接也十分簡單。 只需添加一個通信網關模塊。 當需要冗余通信時，或當多個系統必須支持不同的通訊協議時，您甚至可以添加若干個網關。
3500系列具有行業內齊全的機械測量參數，以及幾乎所有監測器功能的軟件配置。 它具有多種本地或遠程安裝的顯示選項，也可以不帶顯示工作。 因此，3500具有無與倫比的靈活性，應對幾乎任何一種應用。
年復一年，世界各地的客戶證實了3500系列系統的價值和可靠性。 全世界范圍內已安裝了超過20,000個3500框架。
以下僅是3500系統可以輕松應對的比較常見的應用：
? 蒸汽輪機
? 水輪機
? 工業燃?xì)廨啓C(jī)
? 航空衍生型燃?xì)廨啓C(jī)
? 往復式壓縮機
? 離心式壓縮機
? 軸流壓縮機
? 螺桿壓縮機
? 齒輪
? 透平-膨脹機
? 水平和垂直離心泵
? 活塞泵
? 電動機
? 發電機
? 風扇
? 鼓風機
? 攪拌器
? 混料機
? 離心機
? 勻漿機
? 球磨機
? 破碎機/粉碎機
? 擠出機
? 制粒機
? 冷卻塔/換熱器風扇
如果您的特定機器沒有出現在清單中，請向我們咨詢。 也許，我們的應用工程師們已經制定出適合您的解決方案。 另外，基于我們廣泛的客戶應用經驗，我們可以很容易地修改現成的3500解決方案，以滿足您的非標準應用和信號處理要求。
 | 3500/05 系統框架具有傳統的19英寸 EIA 框架安裝形式以及創新性前面板接線的壁板安裝形式。系統框架用于安裝所有的3500模塊。當可用空間是主要考慮因素時， 也可以使用半寬的迷你型框架。 |
 | 3500/15 電源接受 85 到250 Vac 50/60 Hz 或 20 到 140 Vdc 輸入電源，并通過框架背板為所有安裝的3500 模塊提供調節后的電源。 |
 | 3500/20 框架接口模塊框架接口模塊(RIM) 是3500框架及其已安裝模塊的主要接口。它提供與3500組態軟件和通訊處理器的連接。每個3500框架要求有一個RIM |
 | 3500/22M帶有TDI 的框架接口模塊該框架接口模塊(RIM)提供與3500/20相同的功能，但它包含了我們的TDI 通訊處理器，提供完全的瞬態、穩態或靜態數據采集， 并可直接與我們的System 1 軟件連接。它可以替代3500/20，推薦用于目前或?qū)?lái)需要的在線狀態監測中。創新性的設計使它不占用額外的框架空間，也不再需要TDXnet? 等一個（或多個）外部通訊處理器。它與所有的 M 系列 3500 框架兼容。 |
 | TDXnet?該通信處理器通過機械穩定狀態和啟動/停機狀態下的高速取樣為24個平行通道采集從機械保護系統獲取的數據。TDXnet?使用以太網通信和主機軟件進行快速數據傳輸。 |
 | TDIXTDIX通信處理器是TDXnet的早期產品，擁有和TDXnet很多相同功能，不同的是該產品運用的是串行通信而不是以太網。 |
 | DDIX/SDIX該通信處理器不同于TDI、TDXnet和TDIX從所有平行通道采集數據，也不在用戶配置的RPM間隙如機器啟動/停機狀態下采集數據來進行瞬間數據分析。DDIX/SDIX用于關鍵機械穩定運行狀態和不需要瞬間數據（啟動/停機）的情況。 |
